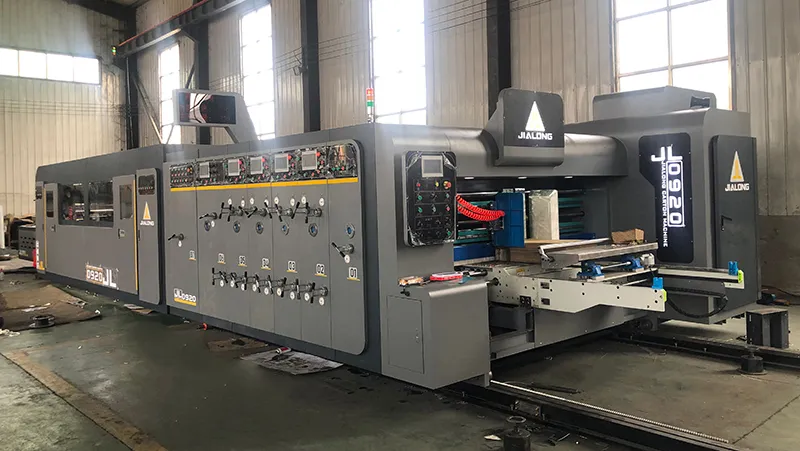

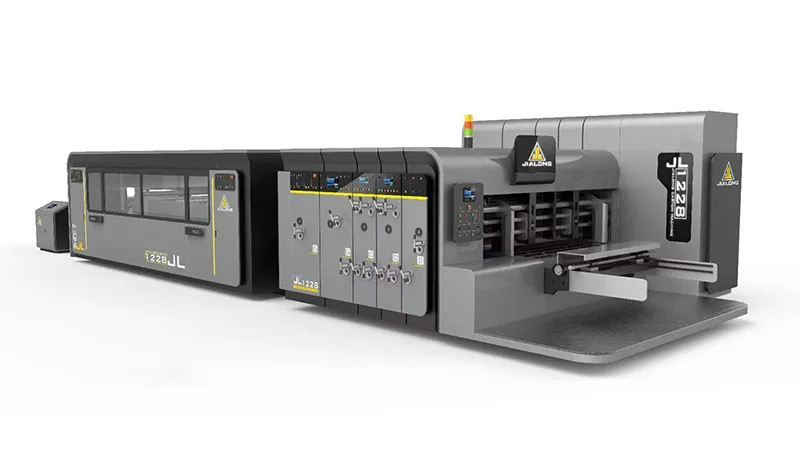

Impresora y ranuradora flexográfica automática (con plegadora encoladora en línea)
Máquina convertidora de cartón corrugado que combina impresión, ranurado, troquelado, plegado y encolado
Descripción
Esta impresora y ranuradora flexográfica automática mejora su proceso de producción al combinar la impresión, el ranurado, el troquelado, el pegado y el empaquetado en una sola operación. Diseñado para una alta eficiencia y cambios rápidos de pedidos, es perfecto para la fabricación de cajas de cartón a gran escala.
El sistema de gestión de producción totalmente automatizado le permite ingresar las especificaciones de los pedidos a través de una pantalla táctil, lo que permite que la máquina convertidora de cartón ajuste automáticamente todos los espacios y parámetros con precisión y confiabilidad, eliminando la necesidad de intervención manual.
Características
- Sistema de control CNC integrado para la resolución de problemas, la gestión de la producción y el mantenimiento remoto
- Potente colector de polvo con barra antiestática para la recogida de polvo concentrado y una pérdida mínima de ECT
- Estructura de transferencia de alta precisión que utiliza ruedas de transferencia de vacío cerámicas para un registro preciso
- Dispositivo de ranurado de pliegues para evitar la rotura de la línea de pliegues y garantizar mejores resultados de plegado
- Equipado con componentes eléctricos y cojinetes de transmisión de marca internacional, con certificación CE
Especificaciones
| Modelo | |||||
| Velocidad máx. de la máquina (hojas/min) | 200 | 200 | 200 | 180 | 180 |
| Velocidad de impresión económica (hojas/min) | 160 | 160 | 160 | 150 | 150 |
| Max. tamaño de la hoja (mm) | 950×2000 | 950×2200 | 950×2400 | 1300×2400 | 1300×2600 |
| Min. tamaño de la hoja (mm) | 260×500 | 260×500 | 260×500 | 350×800 | 350×800 |
| Espacio mínimo de ranurado (cuchilla en el anverso) (mm) | 140×140×140×140 | 150×150×150×150 | |||
| Espacio mínimo de ranurado (cuchilla inversa) (mm) | 260×60×260×60 | 280×60×280×60 | |||
| Profundidad máx. de la ranura (mm) | 240 | 240 | 240 | 300 | 300 |
| Tamaño de la hoja con salto de alimentación (mm) | 1200×2000 | 1200×2200 | 1200×2400 | 1500×2400 | 1500×2600 |
| Tamaño máx. de impresión (mm) | 950×1800 | 950×2000 | 950×2200 | 1300×2200 | 1300×2400 |
| Espesor estándar de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
Configuración principal
-
Unidad de plegado y encolado
- El sistema de encolado a temperatura constante incorpora una gran rueda de encolado con patrón de malla y ajuste de posición motorizado
- Una viga de plegado de alta rigidez mantiene la precisión del plegado y un funcionamiento estable a altas velocidades de producción
- La viga de plegado está fijada al suelo y se desplaza a lo largo de guías lineales para un ajuste suave y preciso
- Las ruedas de transferencia con resorte están equipadas con un sistema neumático motorizado de ajuste de separación para garantizar una transferencia de cajas fluida y fiable
- Las ruedas de corrección de plegado final ayudan a eliminar el efecto de cola de pez, con la separación de las ruedas controlada eléctricamente
- Las cintas de plegado motorizadas corrigen las desviaciones de plegado y mejoran la alineación de las cajas
-
Unidad de tensión
- Los controles conectados mediante CNC permiten un ajuste rápido y sencillo
- Las ruedas guía flexibles y las correas superior e inferior con sujeción garantizan una transferencia estable de las cajas
- Múltiples dispositivos de eliminación de residuos, como cuchillas de aire, cepillos y cepillos de rodillo eléctricos, eliminan eficazmente los restos de papel y el polvo
- Un sistema de encolado de temperatura constante y ajustable mantiene una temperatura de pegamento estable para un rendimiento de unión uniforme
- El sistema de ruedas de encolado con patrón de malla proporciona una aplicación de pegamento estable; tanto el volumen como la posición de encolado se pueden ajustar eléctricamente
-
Unidad de eyección de contador
- El conteo y apilamiento de alta velocidad evita que las cajas impresas se manchen o se deterioren
- El escuadrado lateral y una placa de empuje neumática mantienen las pilas de cajas ordenadas y alineadas
- Múltiples servomotores permiten un apilamiento y conteo rápidos y precisos
- El control motorizado permite el desplazamiento lateral de la unidad eyectora del contador
-
Unidad de flejado
- Admite flejado automático tras el cosido automático
- El funcionamiento automatizado reduce la dependencia de la mano de obra y simplifica el proceso de embalaje
- El proceso compacto no requiere intervención manual durante el funcionamiento normal
- cajas se flejan firLas memente para minimizar el rebote y reducir los daños en las juntas encoladas y los bordes de las cajas
- La unidad de flejado automático reduce la necesidad de operarios en aproximadamente 2 a 4 en comparación con los equipos de flejado convencionales y en 10 a 20 en comparación con el flejado manual
- Ideal para embalaje de exportación y para cajas utilizadas en bebidas, cerveza, fideos instantáneos, baldosas cerámicas y otros productos que requieren un embalaje seguro
