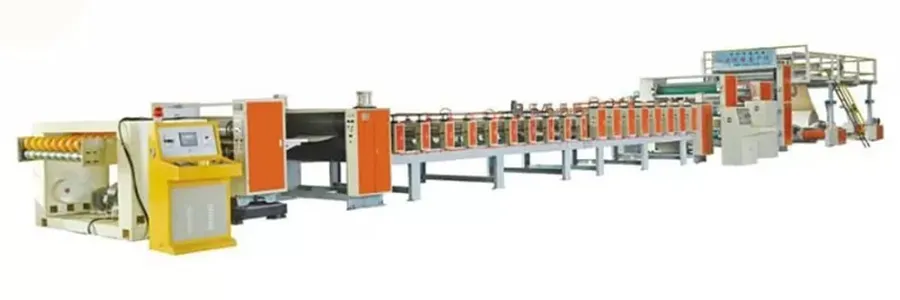

Línea de producción de cartón multicapa
La producción de cartón multicapa implica una serie de procesos que transforman las materias primas en soluciones de embalaje duraderas y de alta calidad. Esta línea de producción de cartón de 4 capas en particular está diseñada para producir cartón adecuado para envases de lujo, como cajas de regalo de tabaco, alcohol y de alta gama, así como tableros compuestos industriales. Nuestra línea de producción de cartón multicapa puede manejar anchos que van desde 1200 a 3000mm, adaptándose a una variedad de necesidades de producción.
La línea de producción de cartón de 4 capas incluye varios componentes, como un soporte para rollos de papel para sujetar de forma segura grandes rollos de papel, un puente aéreo para un transporte suave, una máquina de alineación de bordes para mantener una alineación precisa, un precalentador para preparar el papel, una máquina de aplicación de pegamento para una aplicación uniforme de adhesivo, una unidad de compresión para presionar las capas juntas, una sección de secado para fijar la cola, una sección de enfriamiento para estabilizar la estructura, una máquina de corte longitudinal para anchos de corte, una máquina de corte transversal para longitudes de corte y una unidad de apilamiento para facilitar el manejo y el transporte.
- Ancho de la hoja: 1200-3000mm
- Velocidad de diseño: 80m/min
- Velocidad de trabajo: 40-60m/min
- Ancho de trabajo: 1600mm
- Longitud de corte: 500-9999mm
- Precisión de alimentación: ±1mm
- Espesor del cartón: 3-4mm
- Productividad: 3-4t/h
- Longitud de la línea de producción: 36m (personalizable)
- Motor: 380V, 50Hz, trifásico
- Potencia total: aprox 120kW (consumo de energía real 40-80kW)
- Uso de pegamento: 15-30g/m² por capa
| Componente | Cantidad | Configuración |
| Soporte hidráulico para rodillos de laminación | 4 sets | Equipado con mandriles cónicos de Ø300 mm y frenos neumáticos de dos puntos; incluye seis conjuntos de carros |
| Puente superior | 1 set | Puente reforzado con barandillas de protección |
| Unidad de alineación de bordes de 4 capas | 1 set | Sistema de guiado ultrasónico de banda de Chongqing Dongdeng para una alineación de bordes precisa y sensible |
| Precalentador de 4 capas | 1 set | Calentado eléctricamente, con rodillo calefactor de Ø320 mm |
| Unidad de recubrimiento | 1 set | Equipado con un rodillo de Ø215 mm, accionamiento independiente y control de velocidad de frecuencia variable |
| Unidad de encolado | 1 set | Cuenta con un rodillo de Ø400 mm rectificado con precisión y cromado duro, y un rodillo guía de múltiples entradas para una entrada equilibrada del papel en la sección de encuadernación |
| Unidad de prensado y conformado | 1 set | Seis grupos de rodillos de presión de Ø156 mm con calefacción eléctrica y ajuste neumático de presión |
| Unidad de estirado y corte longitudinal | 1 set | Utiliza un rodillo de tracción de goma de Ø320 mm y tres grupos de cuchillas de corte, con corrección manual para desviaciones de la posición de corte |
| Unidad de corte CNC | 1 set | Sistema de corte con cuchilla espiral, cilindro de cuchilla de Ø240 mm, servocontrol y control por ordenador, y cambio automático de orden; rango de longitud de corte: 500–9999 mm |
| Unidad de apilamiento | 1 set | Apilamiento a baja velocidad con descarga lateral motorizada, control sincronizado de frecuencia variable y conteo automático |
| Sistema de preparación de adhesivo | 1 set | Prepara y recircula el adhesivo eléctricamente |
