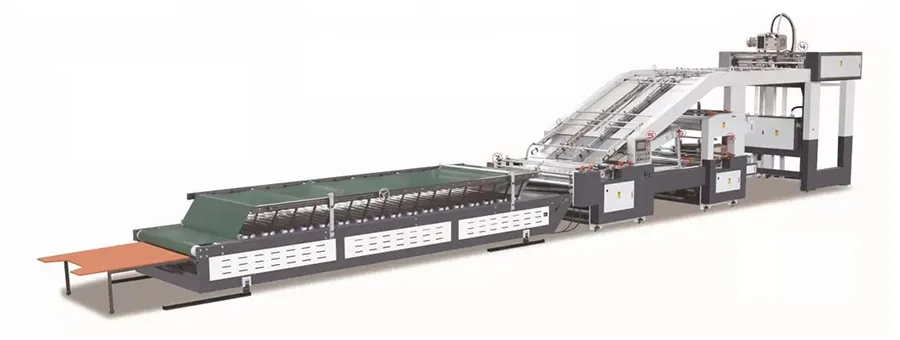

Laminadora de flauta de 5 capas automática
Laminadora de cartón hoja a hoja para la fabricación de cartón corrugado multicapa
Nuestra laminadora de flauta de 5 capas automática es una innovadora solución de laminación de cartón corrugado ampliamente utilizada en la industria del embalaje, diseñada para crear cartones corrugados multicapa de manera eficiente. Ideal para los fabricantes que buscan una producción de cartón corrugado multicapa de alta calidad, esta laminadora de flauta gestiona sin esfuerzo tanto la laminación de una sola capa como las configuraciones complejas, incluidas las configuraciones de 1+2 y 3+2 capas. Diseñada para enfrentar los desafíos de una industria de empaque dinámica, nuestra laminadora de flauta mejora la eficiencia operativa y la precisión, adaptándose a una amplia gama de aplicaciones de cartón corrugado.
Especificaciones
| Modelo | ||
| Tamaño máx. del papel (L×An) (mm) | 1450×1100 | 1450×1400 |
| Tamaño mín. del papel (L×An) (mm) | 450×450 | 450×450 |
| Peso máx. del papel superior (g/m²) | 800 | 800 |
| Peso mín. del papel superior (g/m²) | 180 | 180 |
| Peso máx. del papel inferior (g/m²) | 800 | 800 |
| Peso mín. del papel inferior (g/m²) | 300 | 300 |
| Espesor máx. del papel inferior (mm) | 8 | 8 |
| Espesor máx. del papel laminado (papel superior + papel inferior) (mm) | 10 | 10 |
| Max. velocidad (hojas/h) | 6000 | 6000 |
| Potencia total (kW) | 19.7 | 21.2 |
| Dimensiones de la máquina (mm) | 18560×2100×2600 | 19970×2250×2600 |
Rendimiento
- La laminadora de flauta automática JLMT-1450W admite laminación tres en uno, así como laminación de cartón corrugado de una capa sobre cartón.
- La laminadora consta de una unidad de alimentación de la hoja superior, una unidad de transferencia de papel, una unidad de registro de la hoja superior, unidades de alimentación y registro de las hojas corrugadas superior e inferior, un sistema de registro de transmisión armónica, sistemas de encolado dobles y una cinta transportadora de presión.
- La unidad de alimentación transfiere la hoja superior de forma fluida a los rodillos de salida. La alimentación se realiza principalmente mediante correas, mientras que las ruedas de presión superiores mantienen un contacto estable con la hoja durante la transferencia.
- Un sistema de registro lateral posiciona la hoja superior con precisión antes de la laminación.
- 5.Las hojas corrugadas superior e inferior se alimentan mediante correas de succión, lo que garantiza una transferencia fluida a sus respectivas unidades de registro.
- En cada unidad de registro de hojas corrugadas, los empujadores mueven las hojas hacia adelante manteniendo la precisión de la alimentación.
- Los sistemas de encolado dobles aplican adhesivo a las hojas corrugadas para garantizar una unión segura entre las capas laminadas.
- Tras el pegado, la cinta transportadora de prensado aplica una presión constante a las láminas combinadas para completar el proceso de laminación.
Proceso de laminación principal
- Las láminas corrugadas superior e inferior avanzan sincrónicamente a través de la laminadora de flautas. Un tope lateral posiciona un lado de cada lámina, mientras que unos resortes en el lado opuesto la guían contra el tope lateral para un registro lateral preciso. Los empujadores controlan el movimiento hacia adelante durante el proceso de laminado.
- Primero se aplica adhesivo a la lámina corrugada inferior, que luego se presiona junto con la lámina corrugada superior para formar una base corrugada multicapa. El tablero combinado pasa por la siguiente unidad de encolado, donde se lamina a la lámina superior de cartón. El prensado final completa el tablero laminado multicapa terminado.
- La laminadora automática de flautas está equipada con un sistema de accionamiento armónico que controla el registro entre el cartón y las láminas corrugadas. Además del laminado multicapa, la laminadora puede procesar cartón corrugado de una capa con cartón y admite laminado en diversas configuraciones, incluyendo 1+2, 3+2, 1+2+2 y 3+2+2.
