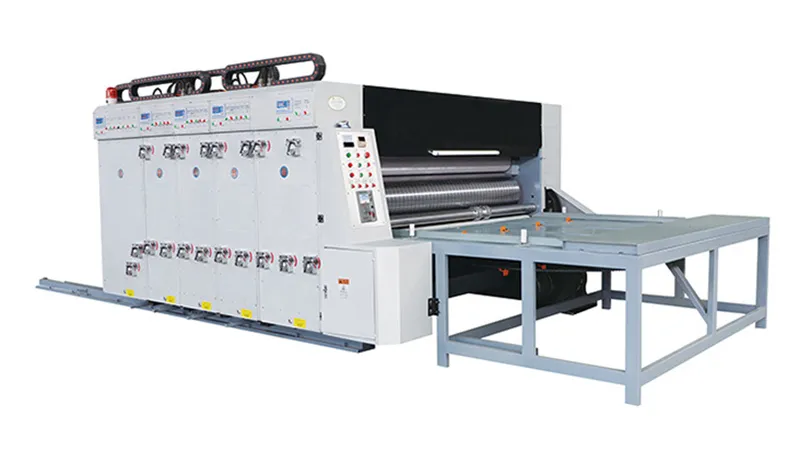

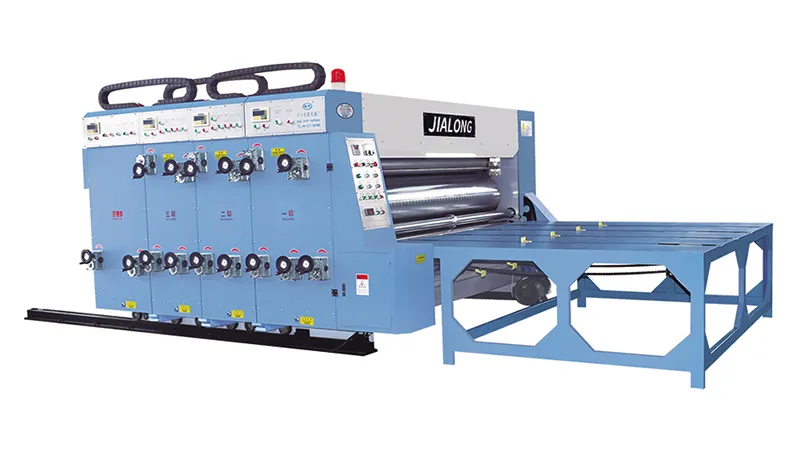

Impresora y ranuradora flexográfica semiautomática (alimentador por cadena)
Máquina de conversión de cartón corrugado que combina alimentación, impresión, ranurado y troquelado

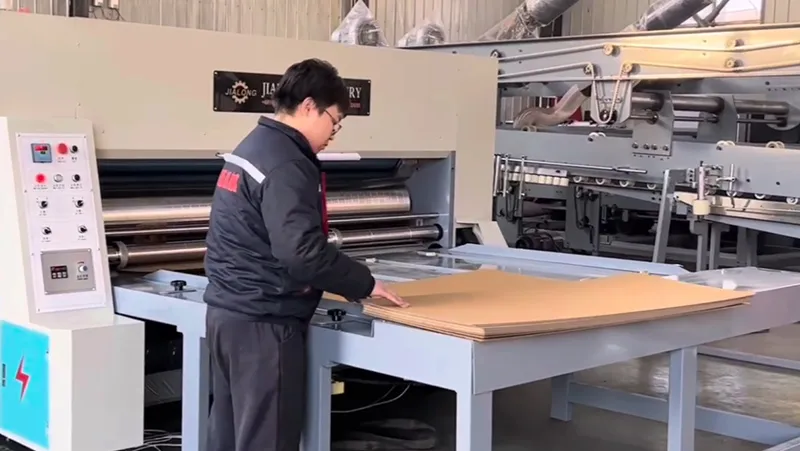

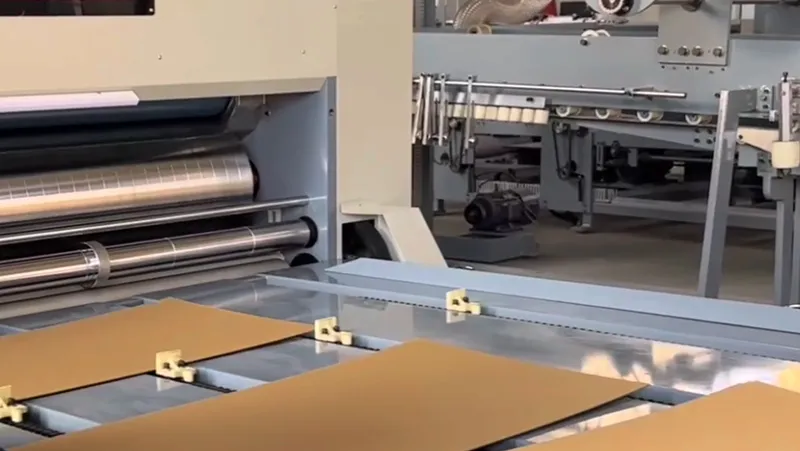

Esta impresora y ranuradora flexográfica semiautomática utiliza un sistema de alimentación por empuje accionado por cadena para introducir el cartón corrugado en la máquina. Cada unidad de impresión se abre y cierra mediante un movimiento motorizado y se asegura mediante un bloqueo neumático, mientras que la protección contra sobrecargas garantiza la seguridad del equipo durante su funcionamiento. El eje de alimentación superior está equipado con ruedas de alimentación moleteadas, y el eje inferior utiliza un rodillo de acero moleteado cromado duro para proporcionar una alimentación suave del cartón sin dañar las ondulaciones.
Un sistema opcional de sujeción de planchas con gancho y ranura simplifica la instalación y extracción de las planchas de impresión. Además, la rotación hacia adelante y hacia atrás del cilindro de impresión se puede controlar de forma independiente mediante un pedal, lo que facilita el cambio de planchas. La fase de impresión se puede ajustar eléctrica y digitalmente en 360° sin detener la máquina; el operador introduce el valor de corrección necesario y el sistema realiza el ajuste automáticamente.
| Modelo | Velocidad de la máquina (hojas/min) | Tamaño de impresión efectivo (mm) | Tamaño de alimentación de la hoja (mm) | Espesor de la placa de impresión (mm) | Ancho de la ranura (mm) |
| 0-60 | 1800×1270 | 2000×1270 | 6 | 7 | |
| 0-60 | 2000×1270 | 2200×1270 | 6 | 7 | |
| 0-60 | 2200×1270 | 2400×1270 | 6 | 7 | |
| 0-60 | 2400×1270 | 2600×1270 | 6 | 7 | |
| 0-60 | 1800×1450 | 2000×1450 | 6 | 7 | |
| 0-60 | 2000×1600 | 2200×1600 | 6 | 7 | |
| 0-60 | 2200×1800 | 2400×1800 | 6 | 7 | |
| 0-60 | 2400×2200 | 2600×2200 | 6 | 7 |
-
Sistema de circulación de tinta
- El rodillo anilox está disponible en acero de 220 líneas o en material compuesto de 220 líneas.
- El rodillo de caucho está fabricado con caucho natural y es resistente al aceite, los ácidos y los álcalis.
- Incorpora una bomba de diafragma neumática para garantizar la circulación automática de la tinta, con limpieza asistida por agua disponible después de la producción.
- Cuando se detiene temporalmente la alimentación del cartón, el sistema de circulación de tinta continúa funcionando durante un breve periodo para evitar que la tinta se seque en los rodillos, reducir la frecuencia de limpieza y mantener un color de impresión estable.
- Los rodillos anilox y de caucho se elevan y descienden neumáticamente para una respuesta rápida, lo que permite imprimir texto fino, patrones detallados y varios colores con resultados nítidos y uniformes.
-

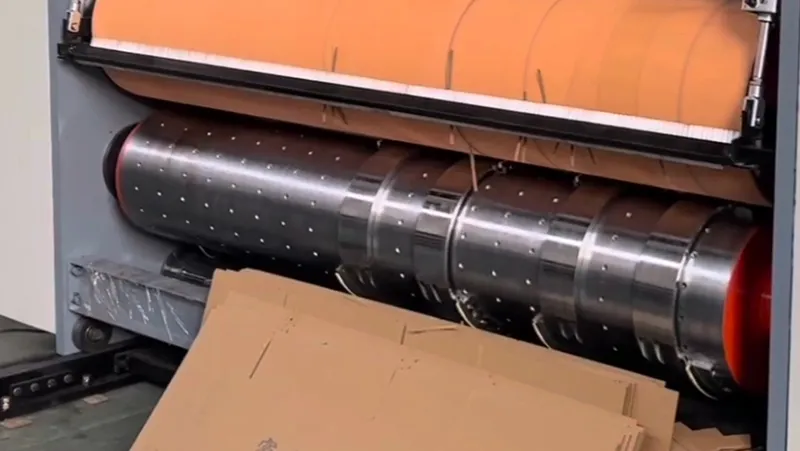

Unidad de ranurado (opcional)
- La fase de ranurado se puede ajustar eléctricamente en 360°.
- La altura de la caja se ajusta manualmente, con las cuatro cuchillas de ranurado moviéndose sincrónicamente.
- La unidad permite ajustar la longitud y el ancho de la caja, facilita la instalación y extracción de los soportes de las cuchillas, el hendido superior e inferior, las cuchillas de expulsión y los ejes de hendido. Los indicadores de escala se pueden ajustar manual o sincronizadamente para reducir el tiempo de configuración. Esta función está disponible en los modelos SYK4260 y SYK4860.
